วิธีการติดตั้ง BLTouch บน Creality Ender 3, Ender 3 V2 และ Ender 3 Pro

เนื่องจากคุณจะใช้ BLTouch เพื่อปรับระดับเตียงของ Ender 3 V2 และตั้งค่าแกน Z ด้วยตนเอง คุณจึงไม่จำเป็นต้องใช้สวิตช์จำกัดใช้กุญแจหกเหลี่ยมของคุณคลายเกลียวสลักเกลียวสองตัวที่ติดอยู่กับลิมิตเตอร์แกน Z ของคุณกับ Ender 3 V2คุณสามารถถอดสายไฟออกจากเมนบอร์ดเมื่อเปิดขึ้นในภายหลัง หรือจะผูกสายไฟไว้ด้านหลังเฟรมก็ได้.
Wire and mount the BL touch

เสียบปลายสายด้านเล็กเข้าที่ด้านหลังของ BLTouch เราขอแนะนำให้คุณทำขั้นตอนนี้ก่อน เนื่องจากจะยากต่อการใส่เมื่อติดตั้งแล้ว ด้านล่างนี้คือลำดับของสายไฟ ในกรณีที่คุณต้องบัดกรี.
3D PRINTED MOUNT (พิมพ์ตัวเอง ดูไฟล์ STL)

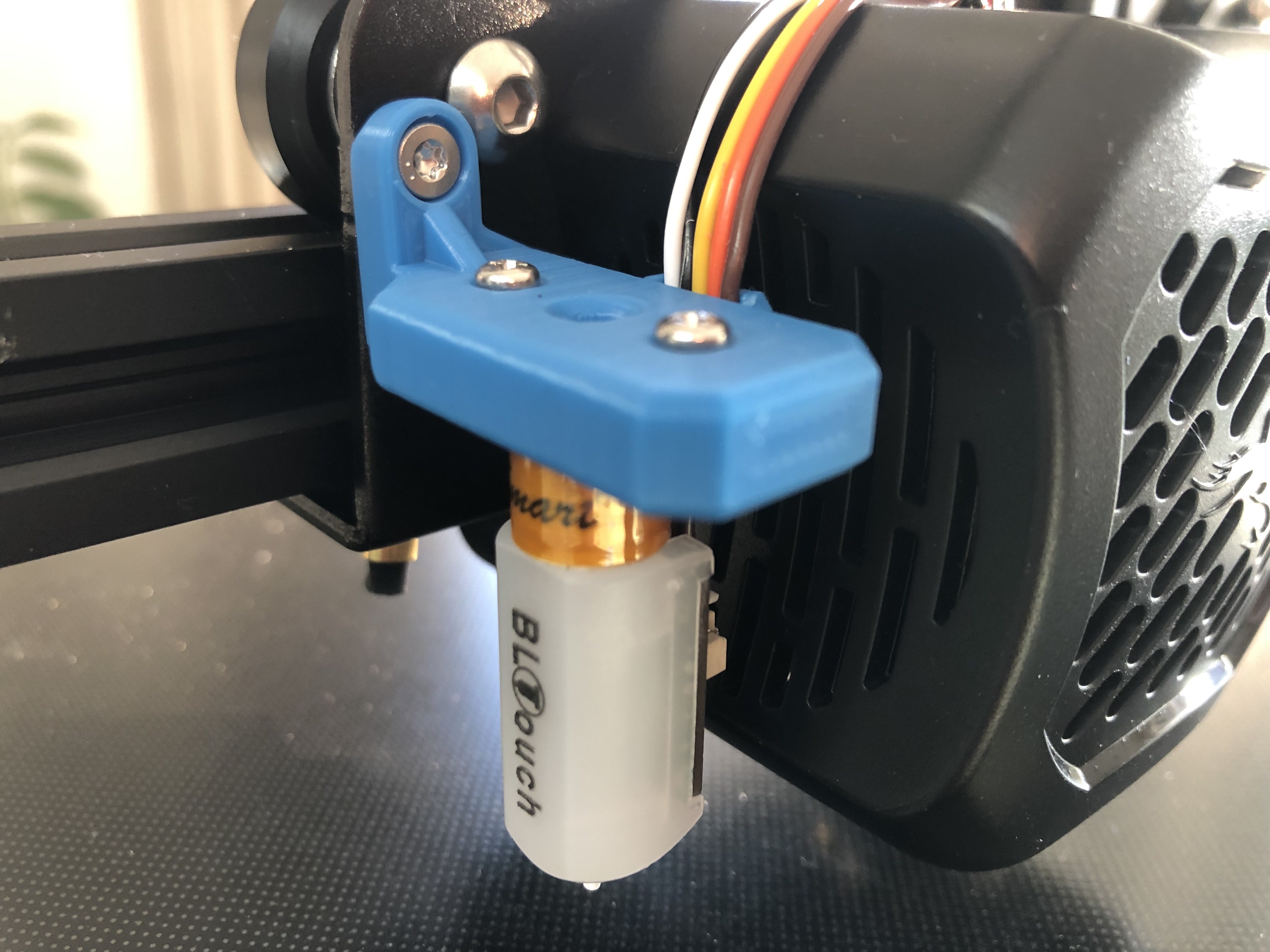

ใช้กุญแจฐานสิบหกและสลักเกลียว M3 x 8 สองตัว ขัน BLTouch เข้ากับโครงยึดเพื่อให้หันไปทางพื้นผิวของชุดประกอบถัดไป ใช้สลักเกลียวที่เหลืออีกสองตัว ติดตั้งโครงยึดทางด้านซ้ายของพัดลม Ender 3 V2 ของคุณ ควรเจาะรูล่วงหน้า.
https://www.thingiverse.com/thing:4621466

Secure Wires

ร้อยสายต่อเข้ากับมัดสายไฟของพัดลม ซึ่งยื่นออกมาจากพัดลมและตามแนวด้านหลังของ Ender 3 V2 ของคุณ

ร้อยสายพ่วงต่อตามเส้นทางมัดสายไฟหลักบริเวณด้านหลังของยูนิตไปยังเมนบอร์ด

ยึดด้วยซิปที่จุดสำคัญเพื่อรักษาความปลอดภัยให้ลวด.

Open the control box
 ใช้ประแจหกเหลี่ยม M2 คลายเกลียวน็อตจากด้านล่างของกล่องควบคุม (อยู่ที่ด้านหน้าซ้ายของ Ender 3 V2) (ดูด้านล่าง.)

และคลายเกลียวสลักเกลียวด้านบนด้วย

ถอดกล่องควบคุมออกอย่างระมัดระวังเพื่อเข้าถึงเมนบอร์ด โดยให้ความสนใจเป็นพิเศษกับพัดลม

สังเกตตำแหน่งสายไฟของพัดลมและถอดปลั๊กพัดลมออกจากเมนบอร์ด (เพื่อให้แน่ใจว่าคุณจะไม่ทำลายสายไฟขณะติดตั้ง BLTouch)



Wire BL touch to the mainboard

สำหรับเอนเดอร์ 3 V2

หากคุณกำลังใช้ชุด BLTouch คุณจะสามารถเสียบขั้วต่อในช่องเสียบ "BLTouch" บนเมนบอร์ดได้ (ดูภาพด้านบนสำหรับตำแหน่งของมัน)

ถ้าบัดกรี

หากคุณต้องการบัดกรี ฉันจะถอดสายไฟบางส่วนออกจากเมนบอร์ดเพื่อให้คุณมีที่ว่าง นี่คือลำดับของสายไฟจากบนลงล่าง:

1)สีน้ำเงิน

2)สีแดง

3)สีเหลือง

4) สีดำ

5) สีขาว

สำหรับ Ender 3 และ Ender 3 Pro

สายไฟ BLTouch เชื่อมต่อกับเมนบอร์ด Ender 3 โดยประกบเข้ากับขั้วต่อ Z Endstop ตัวเชื่อมต่อนี้มีป้ายกำกับสีเหลืองขนาดเล็กที่อ่านว่า "Z"

มีสองตัวเลือกในการเชื่อมต่อ BLTouch กับสายไฟที่มีอยู่ของ Ender 3 ของคุณ: หากคุณมีหัวแร้ง คุณสามารถต่อสายไฟได้ หากไม่มี คุณอาจต้องซื้อชุดอุปกรณ์ที่มีบอร์ดต่อขยายเพื่อให้คุณทำได้ เชื่อมต่อโดยไม่ต้องบัดกรี.

กระดานฝ่าวงล้อม

ฉันแนะนำให้ใช้บอร์ดฝ่าวงล้อมเพราะมันง่ายกว่าและประหยัดเวลาได้มาก ชุด BLTouch ของเราสำหรับ Ender 3 มาพร้อมกับสิ่งนี้ในขณะนี้

ถอดขั้วต่อ LCD ออกจากตัวเครื่องเพื่อเข้าถึงหมุดที่อยู่ติดกัน ขั้วต่อ LCD เป็นแถบกว้างของสายไฟสีเทา

ถอดปลั๊ก Z-endstop (ที่มีเครื่องหมาย "Z")

สลับสายไฟออกจากปลั๊ก Z-endstop อย่างระมัดระวังด้วยสายไฟขาวดำจาก BLTouch (สีขาวด้านซ้าย สีดำด้านขวา)

เสียบกลับเข้าไปในช่องเสียบเดิมโดยติดตั้งสาย BLTouch

หากคุณกำลังใช้บอร์ดอะแดปเตอร์ ให้วางบอร์ดอะแดปเตอร์ลงในขั้วต่อที่ซึ่งเคยใช้สายแพ LCD (จะเข้าได้ทางเดียวเท่านั้น)

สายไฟอีกสามเส้นที่เหลือควรเสียบเข้ากับปลั๊กของอแดปเตอร์

ก่อนที่คุณจะทำเช่นนี้ ตรวจสอบให้แน่ใจว่าสายไฟอยู่ในลำดับที่ถูกต้อง (แสดงด้านล่าง) คุณอาจต้องย้อนกลับสายไฟในปลั๊กเอง

ติดสายแพ LCD กลับเข้าที่

ปิดกล่องควบคุมขึ้น

เสียบพัดลมกลับเข้าไปในช่องที่ถูกต้องบนเมนบอร์ด
ใช้ประแจหกเหลี่ยมขันสกรูกลับเข้าไปในกล่องควบคุมของ Ender 3
Update your Ender 3 firmware
Check out our guide ดูคำแนะนำในการติดตั้งเฟิร์มแวร์บน Ender 3 V2 เพื่อดูวิธีอัปเดตเฟิร์มแวร์ของคุณ
(คำแนะนำเดียวกันนี้ใช้ได้กับ Ender 3 Pro)


เนื่องจากตอนนี้ Creality รองรับ BLTouch โดยตรงในเฟิร์มแวร์ จึงทำให้การติดตั้งและใช้งาน BLTouch กับ Ender 3 V2 และ Ender 3 Pro ทำได้ง่ายมาก!
เฟิร์มแวร์ Ender 3 V2 — ดึงเฟิร์มแวร์ที่ถูกต้องจาก หน้าดาวน์โหลด Creality Ender3 V2 และติดตั้งบนเครื่องพิมพ์ของคุณ
เฟิร์มแวร์ Ender 3 Pro— คุณจะพบเฟิร์มแวร์ BLTouch อย่างเป็นทางการสำหรับ Ender 3 Pro ได้ที่นี่ Ender3 Pro download

สำหรับเอนเดอร์3

การอัปเดตเฟิร์มแวร์ใน Ender 3 ดั้งเดิมนั้นค่อนข้างยุ่งยากกว่าเล็กน้อย แต่ก็ไม่ใช่เรื่องใหญ่ คุณจะต้องแก้ไขเฟิร์มแวร์ของเครื่องพิมพ์เพื่อเพิ่มสองสามบรรทัดที่ BLTouch ต้องการเพื่อให้ทำงานได้ ผม

เฟิร์มแวร์ Ender 3— คุณสามารถค้นหาซอร์สโค้ดและไฟล์ Creality Ender 3 อย่างเป็นทางการได้ในหน้าเฟิร์มแวร์ Creality เพียงให้แน่ใจว่าคุณดาวน์โหลดแพ็คเกจที่ถูกต้อง (พูดว่า BLTouch) Ender3 firmware

3d printed Bl touch mount Ender 3 - Pro ; https://www.thingiverse.com/thing:3148733

เฟิร์มแวร์ใดที่ถูกต้องสำหรับ Ender 3 V2?

คุณอาจสังเกตเห็นตัวเลือกต่างๆ สำหรับเฟิร์มแวร์ Ender 3 V2 ใหม่ นี่คือสิ่งที่คุณต้องคิดออก



ประเภทเมนบอร์ด

สิ่งแรกที่คุณต้องรู้คือเมนบอร์ดที่คุณใช้สำหรับ Ender 3 V2 ของคุณ หวังว่าคุณจะสังเกตเห็นสิ่งนี้ก่อนหน้านี้เมื่อเปิดกล่องควบคุมของคุณ หากคุณไม่ทราบ ต่อไปนี้คือตารางเล็กๆ ที่จะช่วยให้คุณเข้าใจได้

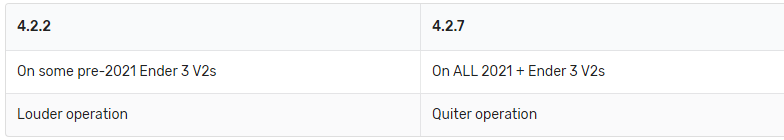

การฟังการผ่าตัดควรบอกคุณ หากเสียงดัง แสดงว่าคุณมี 4.2.2 มิฉะนั้น คุณจะต้องดูที่ตัวเมนบอร์ดเอง

BLTouch

ตรวจสอบให้แน่ใจว่าเฟิร์มแวร์ที่คุณเลือกแจ้งว่า BLTouch

BLTouch ทำงานหรือไม่

เมื่อคุณอัปเดตเฟิร์มแวร์ คุณจะเห็น BLTouch สว่างเป็นสีแดงหลังจากเปิดเครื่องพิมพ์ ถ้าใช่ก็ใช้ได้จนถึงตอนนี้! ยินดีด้วย!

Change Z axis

"ออโต้โฮม" หัวฉีดโดยไปที่ เตรียม > ออโต้โฮม

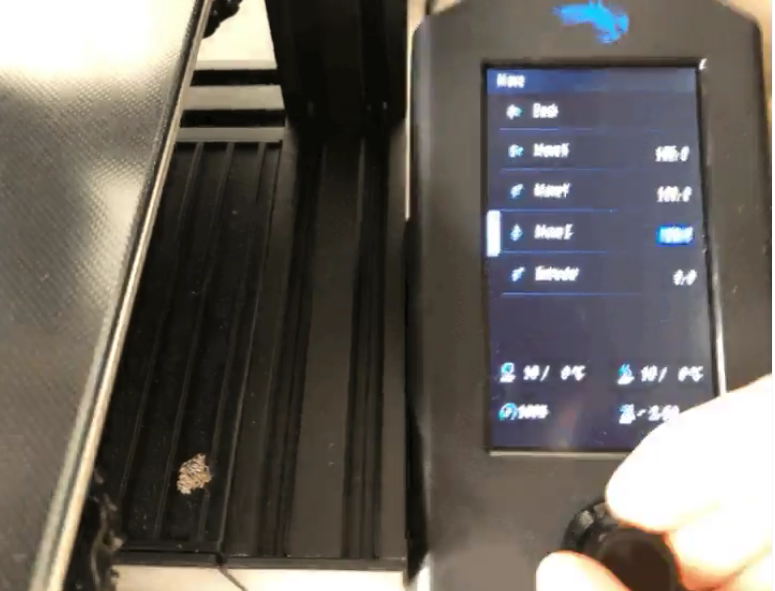

เปลี่ยนแกน Z โดยไปที่ ย้าย > ย้าย Z แล้วหมุนปุ่มเพื่อหมุนแกน Z เป็น Ø

Configure the Z offset

ตอนนี้ คุณจะต้องปรับค่าชดเชย Z บน Ender 3 V2 ของคุณ เพื่อให้เข้ากับแท่นพิมพ์

ปรับค่าชดเชย Z ลงทีละน้อยเพื่อหลีกเลี่ยงไม่ให้หัวฉีดเข้าไปในแท่นพิมพ์และทำให้เกิดความเสียหาย

ในหน้าจอเตรียม เลือก Z-offset (สะกดผิดในเวอร์ชันเฟิร์มแวร์ของเราว่า "Z-offest")

หมุนปุ่มปรับ Z-offset ทีละน้อยจนกว่าหัวฉีดจะเริ่มสัมผัสแท่นพิมพ์ ใช้กระดาษ เช่นเดียวกับที่คุณทำเมื่อคุณปรับระดับเตียงการพิมพ์ Ender 3 V2 ด้วยตนเอง

ปรับค่าชดเชย Z ในเชิงลบต่อไปจนกว่ากระดาษจะขยับยาก

การปรับเอนเดอร์ 3 Pro

กระบวนการนี้โดยพื้นฐานแล้วใน Ender 3 Pro ยกเว้นว่าคุณต้องบันทึกการตั้งค่าของคุณหลังจากปรับค่าชดเชย Z อย่างถูกต้อง

หลังจากที่คุณกลับบ้านอัตโนมัติด้วย Ender 3 Pro:

ไปที่ Motion > Move Axis > Move Z

ตอนนี้ คุณจะย้ายแกน Z ลงทีละน้อยๆ จนกว่าหัวฉีดจะจับกระดาษที่คุณวางไว้ด้านล่าง

สังเกตค่าของ Z-offset!

กลับไปที่หน้าจอหลักของ Ender 3 Pro

ไปที่ พิสูจน์ Z-offset

ใส่ค่าที่คุณบันทึกไว้ก่อนหน้านี้ (เช่น -2.4)

กลับไปที่หน้าจอหลัก

ไปที่การกำหนดค่าแล้วคลิกการตั้งค่าร้านค้า

และตอนนี้คุณก็พร้อมที่จะเริ่มเก็บเลเวลแล้ว!

Level the printer

เลือกระดับบนหน้าจอ Ender 3, Ender 3 V2 หรือ Ender 3 Pro เพื่อเรียกใช้โปรแกรมปรับระดับอัตโนมัติของ BLTouch คุณควรเห็น BLTouch วัดจุดที่แตกต่างกัน 12 จุดบนแท่นพิมพ์เพื่อกำหนดความชัน

ใช้เวลาประมาณ 2-3 นาที และจะกลับเข้าสู่ศูนย์เมื่อดำเนินการเสร็จสิ้น

Update the slicer settings

ตอนนี้ คุณจะต้องอัปเดตการตั้งค่า G-code ของโปรแกรมสไลซ์ที่คุณใช้ เช่น Cura หรือ Simplify3D เราใช้ Cura เป็นตัวแบ่งส่วนข้อมูล ดังนั้นเราจะแสดงวิธีอัปเดตการตั้งค่าที่นั่น แต่ไม่ว่าคุณจะใช้โปรแกรมตัวแบ่งส่วนข้อมูลใดก็ตาม คุณจะต้องเพิ่มเพียงหนึ่งบรรทัดด้านล่าง G28:

จี29 ; ปรับระดับเตียงอัตโนมัติ (BL-Touch)

การเปลี่ยนการตั้งค่า Cura

ใน Cura ให้คลิกที่ Ultimaker Cura ที่ด้านบนซ้ายของหน้าจอ

ไปที่การตั้งค่า > เครื่องพิมพ์ > [ชื่อเครื่องพิมพ์ Ender 3 V2 ของคุณ]

คลิกการตั้งค่าเครื่อง

ภายใต้ "เริ่ม G-code" เพิ่ม G29 ; ระดับเตียงอัตโนมัติ (BL-Touch) ด้านล่างบรรทัด G28

ตอนนี้ ทุกครั้งที่คุณพิมพ์สิ่งที่คุณหั่นเป็นชิ้น เครื่องพิมพ์จะปรับระดับและใช้การตั้งค่าเพื่อพิมพ์วัตถุโดยอัตโนมัติ

Test BL touch and adjust if needed

ทดสอบการพิมพ์เพื่อให้แน่ใจว่า BLTouch ของคุณปรับระดับอัตโนมัติก่อนการพิมพ์ และเส้นใยยึดติดกับฐานพิมพ์อย่างสมบูรณ์ คุณอาจต้องปรับค่าชดเชย Z เล็กน้อยในทิศทางใดทิศทางหนึ่ง ขึ้นอยู่กับปัญหาที่คุณพบ

การปรับหลังการทดสอบการพิมพ์

คุณอาจพบว่าคุณต้องปรับสิ่งนี้เล็กน้อยหากเส้นใยของคุณไม่ติดเตียงหรือหัวฉีดอยู่ใกล้กับเตียงมากเกินไป นี่คือสิ่งที่คุณทำ

ถ้าไส้ไม่ติด (หัวฉีดห่างจากเตียงมากเกินไป)

ปรับค่าชดเชย Z เล็กน้อย (0.01) ในทิศทางลบ วิธีนี้จะทำให้เครื่องอัดรีดอยู่ใกล้กับแท่นพิมพ์มากขึ้น

ถ้าไส้หลอดอยู่ใกล้เตียงเกินไป (หัวฉีดใกล้เตียงเกินไป)

ปรับค่าชดเชย Z เล็กน้อย (0.01) ในทิศทางบวก การดำเนินการนี้จะย้ายเครื่องอัดรีดให้ห่างจากแท่นพิมพ์มากขึ้น
